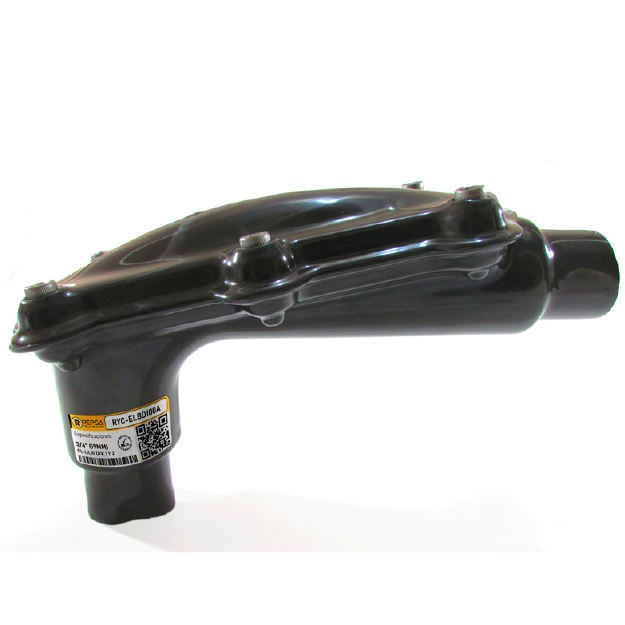

Codo para jalado ELBD con Recubrimiento de PVC

Inicio > Productos > Accesorios División 1 > Codo para jalado ELBD

Solicita una cotización

Adquiere productos originales REPSA a través de nuestra amplia red de distribuidores autorizados

Descripción

Las cajas de conexión ELBD son instaladas para hacer cambios de dirección a 90° en sistemas de tubería conduit, para permitir el jalado recto en las curvas y facilitar el jalado de los conductores que necesiten mayor espacio para el radio de curvatura gracias a su tapa curva tipo domo. También sirven como entrada de servicio en edificios

Características.

Recubrimiento exterior de PVC de 0.040¨ nominal.
Recubrimiento interior de uretano amarillo de 0.002¨ nominal.
Protección de uretano amarillo sobre las cuerdas.
Con mangas de PVC para garantizar el sellado.
Medidas comerciales desde 1/2” hasta 4”
Las cajas se fabrican en hierro maneable y aluminio libre de cobre (4/10 de 1% máx).
Las cajas ELBD con medidas de 2-1/2” a 4” cuentan con rodillos para facilitar el jalado del cable.
Todas las cajas se surten con tapa del mismo material que la caja, y tornillos de acero inoxidable.

Certificaciones y conformidades.

Clase I Div. 1 y 2, Grupo D
Clase II, Div. 1 y 2, Grupos E, F, G
Clase III
Norma UL: 886 (1203).
BI-50006-2024 (antes NEMA RN1)

Propiedades del recubrimiento exterior

Toxicidad. Exposiciones prolongadas a temperaturas mayores a 200 °F (93 °C) o al fuego, puede ocasionar que el recubrimiento de PVC libere emisiones potencialmente peligrosas para la salud de las personas expuestas a ellas.

Especifica este producto en tu proyecto:

Caja para jalado de cables tipo codo, de (especif icar material: aluminio libre de cobre, o hierro maleable), para áreas Clase I, División 1 y 2, grupo D; Clase II, División 1 y 2, grupos E, F y G y Clase III; de (especifique diámetro, ej.: 3/4”Ø), con recubrimiento exterior de PVC e interior con uretano amarillo, incluye tornillos de acero inoxidable, marca REPSA Yellow Coat®. * Solo en cajas de 2-1/2” a 4”.
