Las cajas de conexiones AJBEW son usadas en sistemas de tubería conduit dentro de áreas peligrosas para hacer empalmes y derivaciones. Funcionan como panel de control para dispositivos como luces piloto, botones pulsadores, selectores, etc. Una amplia gama de entradas roscadas para tubería conduit en tamaño y lugar permite una gran flexibilidad de uso.
80-84 (Durómetro Shore A).
400 Volts/Mil a 60 ciclos.
1000 horas (cámara Atlas húmeda de rayos ultravioleta).
200% min.
El cloruro de polivinil tiene una temperatura de cristalización de 5° F (-15° C).
El recubrimiento de PVC se quemara si es expuesto a la flama continua o al calor superior de 400 °F (204 °C).
Exposiciones prolongadas a temperaturas mayores a 200 °F (93 °C) o al fuego, puede ocasionar que el recubrimiento de PVC libere emisiones potencialmente peligrosas para la salud de las personas expuestas a ellas.

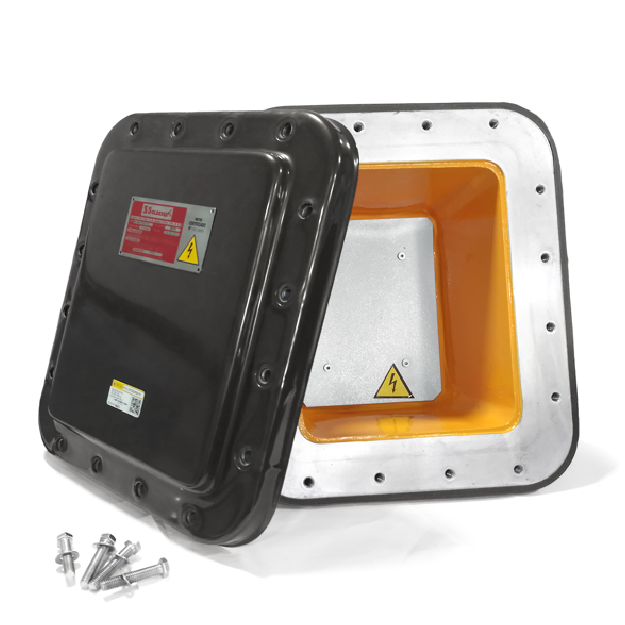

Caja de conexiones serie AJBEW con recubrimiento exterior de PVC e interior de Uretano amarillo REPSA Yellow Coat®
| Catálogo de la caja | Dimensiones en pulgadas/milímetros | ||||||||||||
| Dimensiones totales | Dimensiones de montaje | Dimensiones internas | Tamaño Máx de Conduit pulg. | ||||||||||
| F | E | G | A | AA | B | BB | W | H | Db | Dc | K | ||
| RYC-AJBEW040604† | 7.13/ 181.1 | 9.13/ 231.9 | 6.13/ 155.7 | N/A | 6.75/ 171.5 | N/A | 2.13/ 54.1 | 4.00/ 101.6 | 6.00/ 152.4 | 3.75/ 95.3 | 0.75/ 19.1 | 2.50/ 63.5 | 1-1/2" |
| RYC-AJBEW060804† | 10.40/ 264.2 | 12.40/ 315.0 | 6.50/ 165.1 | 4.50/ 114.3 | 9.13/ 231.9 | 10.56/ 268.2 | 4.50/ 114.3 | 6.00/ 152.4 | 8.00/ 203.2 | 3.75/ 95.3 | 0.75/ 95.3 | 2.50/ 63.5 | 2" |
| RYC-AJBEW080806† | 11.00/ 279.4 | 12.25/ 311.2 | 8.25/ 209.6 | 4.50/ 114.3 | 10.75/ 273.1 | 10.75/ 273.1 | 4.50/ 114.3 | 8.00/ 203.2 | 8.00/ 203.2 | 5.75/ 146.1 | 0.75/ 19.1 | 3.25/ 82.6 | 2" |
| RYC-AJBEW081006† | 12.50/ 317.5 | 14.50/ 368.3 | 8.50/ 215.9 | 7.00/ 177.8 | 10.75/ 273.1 | 12.50/ 317.5 | 6.50/ 165.1 | 8.00/ 203.2 | 10.00/ 254.0 | 5.75/ 146.1 | 0.75/ 19.1 | 3.50/ 88.9 | 2" |
| RYC-AJBEW121206 | 17.38/ 441.5 | 17.38/ 441.5 | 9.25/ 235 | 8.63/ 219.2 | 15.63/ 397.0 | 15.63/ 397.0 | 8.63/ 219.2 | 12.25/ 311.2 | 12.25/ 311.2 | 5.75/ 146.1 | 1.50/ 38.1 | 3.75/ 95.3 | 3" |
| RYC-AJBEW121208 | 17.38/ 441.5 | 17.38/ 441.5 | 11.50/ 292.1 | 8.63/ 219.2 | 15.63/ 397.0 | 15.63/ 397.0 | 8.63/ 219.2 | 12.25/ 311.2 | 12.25/ 311.2 | 7.75/ 196.9 | 1.50/ 38.1 | 4.75/ 120.7 | 3" |
| RYC-AJBEW121808 | 17.00/ 431.8 | 23.00/ 584.2 | 11.13/ 282.7 | 7.00/ 177.8 | 15.75/ 400.1 | 21.00/ 533.4 | 14.13/ 358.9 | 12.25/ 311.2 | 18.25/ 463.6 | 8.75/ 222.3 | 1.50/ 38.1 | 4.25/ 108.0 | 4" |
| RYC-AJBEW122408 | 16.75/ 425.5 | 28.75/ 730.3 | 11.13/ 282.7 | N/D | 15.75/ 400.1 | N/D | 18.38/ 466.9 | 12.00/ 304.8 | 24.00/ 609.6 | 7.75/ 196.9 | 1.00/ 25.4 | 4.25/ 108.0 | 4" |
| RYC-AJBEW141406 | 19.38/ 492.3 | 19.38/ 492.3 | 9.56/ 242.8 | 9.75/ 247.7 | 17.75/ 450.9 | 17.75/ 450.9 | 9.75/ 247.7 | 14.75/ 374.7 | 14.75/ 374.7 | 5.75/ 146.1 | 1.38/ 35.1 | 3.88/ 98.6 | 3-1/2" |
| RYC-AJBEW0141408 | 19.38/ 492.3 | 19.38/ 492.3 | 11.56/ 293.6 | 9.75/ 247.7 | 17.75/ 450.9 | 17.75/ 450.9 | 9.75/ 247.7 | 14.75/ 374.7 | 14.75/ 374.7 | 7.75/ 196.9 | 1.38/ 35.1 | 4.00/ 101.6 | 3" |
| RYC-AJBEW161606 | 21.00/ 533.4 | 21.00/ 533.4 | 9.81/ 249.2 | 11.00/ 279.4 | 19.75/ 501.7 | 19.75/ 501.7 | 11.00/ 279.4 | 16.50/ 419 | 16.50/ 419.1 | 5.75/ 146.1 | 1.50/ 38.1 | 3.88/ 98.6 | 3-1/2" |
| RYC-AJBEW161608 | 21.00/ 533.4 | 21.00/ 533.4 | 12.39/ 314.7 | 11.00/ 279.4 | 19.75/ 501.7 | 19.75/ 501.7 | 11.00/ 279.4 | 16.50/ 419.1 | 16.50/ 419.1 | 8.38/ 212.9 | 1.50/ 38.1 | 4.88/ 124.0 | 4" |
| RYC-AJBEW162408 | 21.00/ 533.4 | 28.00/ 711.2 | 12.13/ 308.1 | N/D | 19.75/ 501.7 | N/D | 18.38/ 46.9 | 16.25/ 412.8 | 24.25/ 616.0 | 8.25/ 209.6 | 1.50/ 38.1 | 5.31/ 134.9 | 4" |
| RYC-AJBEW181806 | 23.38/ 593.9 | 23.38/ 593.9 | 9.94/ 252.5 | 13.00/ 330.2 | 21.75/ 552.5 | 21.75/ 552.5 | 13.00/ 330.2 | 18.25/ 463.6 | 18.25/ 463.6 | 5.75/ 146.1 | 1.50/ 38.1 | 4.13/ 104.9 | 3-1/2" |
| RYC-AJBEW181808 | 23.38/ 593.9 | 23.38/ 593.9 | 11.94/ 303.3 | 13.00/ 330.2 | 21.75/ 552.5 | 27.75/ 704.9 | 18.38/ 466.9 | 18.25/ 463.6 | 24.19/ 614.4 | 7.75/ 196.9 | 1.50/ 38.1 | 4.50/ 114.3 | 4" |
| RYC-AJBEW182408 | 23.94/ 608.1 | 30.00/ 762.0 | 12.18/ 309.4 | 16.13/ 409.7 | 21.75/ 552.5 | 27.75/ 704.9 | 18.38/ 466.9 | 18.25/ 463.6 | 24.19/ 614.4 | 7.75/ 196.9 | 1.50/ 38.1 | 5.06/ 128.5 | 4" |
| RYC-AJBEW242408 | 29.38/ 746.3 | 29.38/ 746.3 | 12.31/ 312.7 | 18.38/ 466.9 | 28.00/ 711.2 | 28.00/ 711.2 | 18.38/ 466.9 | 24.50/ 622.3 | 24.50/ 622.3 | 7.75/ 196.9 | 1.50/ 38.1 | 5.00/ 127.0 | 4" |
| RYC-AJBEW243608 | 30.75/ 781.1 | 43.00/ 1092.2 | 13.06/ 331.7 | 18.25/ 463.6 | 28.00/ 711.2 | 40.00/ 1016.0 | 29.00/ 736.6 | 24.25/ 616.0 | 36.25/ 920.8 | 7.75/ 196.9 | 1.63/ 41.4 | 5.13/ 130.3 | 4" |
◊♦ Para los grupos B y C, todos los conduits deben sellarse a una distancia específica de 2”/50.8 mm de la envolvente.
Caja de conexiones serie AJBEW, de aluminio libre de cobre, para áreas Clase I, División 1 y 2, grupos B, C y D; Clase II, División 1 y 2, grupos E, F y G; Clase III, NEMA 4, 7BCD, 9EFG, de (especifique ancho x alto x profundidad, ej.: 18” x 24” x 08”), con recubrimiento exterior de PVC e interior con uretano amarillo, incluye tapa con empaque de neopreno a prueba de lluvia, bisagras* y tornillos de acero inoxidable, marca REPSA Yellow Coat®.
