Las cajas para jalado LBD y LBDN son instaladas para hacer cambios de dirección a 90° en sistemas de tubería conduit, para permitir el jalado recto en las curvas y facilitar el jalado de los conductores que necesiten mayor espacio para el radio de curvatura gracias a su tapa curva tipo domo. También sirven como entrada de servicio en edificios o como entrada de conductores en motores.
80-84 (Durómetro Shore A).
400 Volts/Mil a 60 ciclos.
1000 horas (cámara Atlas húmeda de rayos ultravioleta).
200% min.
El cloruro de polivinil tiene una temperatura de cristalización de 5° F (-15° C).
El recubrimiento de PVC se quemara si es expuesto a la flama continua o al calor superior de 400 °F (204 °C).
Exposiciones prolongadas a temperaturas mayores a 200 °F (93 °C) o al fuego, puede ocasionar que el recubrimiento de PVC libere emisiones potencialmente peligrosas para la salud de las personas expuestas a ellas.

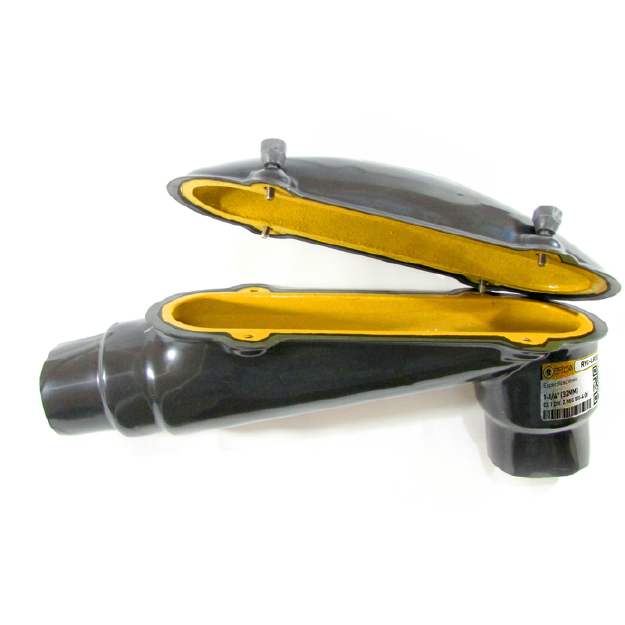

Caja para jalado LBD/LBDN con recubrimiento exterior de PVC e interior de Uretano amarillo REPSA Yellow Coat®
| Rango | Tipo de caja | Tamaño en pulg. | Capacidad de cableado (pulg3/dm3) | Catálogo en Hierro maleable | Catálogo en Aluminio | |
 | 1/2” a 1” | LBD | 1/2” | 4.0/0.07 | RYC-LBD50M | ---- |
| 3/4” | 8.00/0.13 | RYC-LBD75M | ---- | |||
| 1” | 12.00/0.20 | RYC-LBD100M | ---- | |||
 | 1-1/4” a 2” | LBD | 1-1/4” | 37.00/0.61 | RYC-LBD125M | RYC-LBD125A |
| 1-1/2” | 66.00/1.08 | RYC-LBD150M | RYC-LBD150A | |||
| 2” | 81.00/1.33 | RYC-LBD200M | RYC-LBD200A | |||
| 2-1/2” a 4” | LBDN | 2-1/2” | 210.00/3.44 | RYC-LBDN250M | RYC-LBDN250A |
| 3” | 345.00/5.65 | RYC-LBDN300M | RYC-LBDN300A | |||
| 3-1/2”‡ | 500.00/8.19 | RYC-LBDN350M | RYC-LBDN350A | |||
| 4” | 740.00/12.13 | RYC-LBDN400M | RYC-LBDN400A |
*Para medidas de 1/2” a 1” tornillos de acero inoxidable encapsulados.
*Para medidas de 1-1/4” en adelante tornillos hexagonales de acero inoxidable.
Caja para jalado de cables, tipo codo uso intemperie de aluminio libre de cobre, o hierro maleable, de (especifique diámetro, ej.: 3/4”Ø), con recubrimiento exterior de PVC e interior con uretano amarillo y tornillos de acero inoxidable, marca REPSA Yellow Coat®.
