Los conectores para tableros HUB y HUBG son usados para terminar tramos de tubería roscada a través de la pared de una envolvente eléctrica metálica. Están disponibles con o sin zapata de tierra. Ideales para el uso en plantas farmacéuticas, plantas químicas, petroquímicas y procesadoras de alimentos, fábricas de pulpa y papel y plataformas marinas. Resistentes a una amplia variedad de químicos, incluyendo cítricos y aguas salinas.
80-84 (Durómetro Shore A).
400 Volts/Mil a 60 ciclos.
1000 horas (cámara Atlas húmeda de rayos ultravioleta).
200% min.
El cloruro de polivinil tiene una temperatura de cristalización de 5° F (-15° C).
El recubrimiento de PVC se quemara si es expuesto a la flama continua o al calor superior de 400 °F (204 °C).
Exposiciones prolongadas a temperaturas mayores a 200 °F (93 °C) o al fuego, puede ocasionar que el recubrimiento de PVC libere emisiones potencialmente peligrosas para la salud de las personas expuestas a ellas.

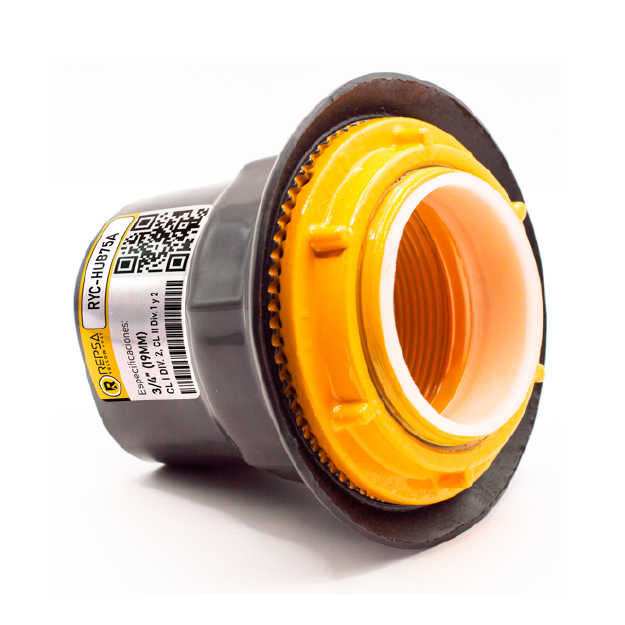

Conector para tablero HUB con recubrimiento exterior de PVC e interior de Uretano amarillo REPSA Yellow Coat®
| Diámetro del tubo en pulg. | Catálogo en Zinc | Catálogo en Aluminio | Catálogo en Zinc con tornillo puesta a tierra | Catálogo en Aluminio con tornillo puesta a tierra | Dimensiones en pulgadas / milímetros | |
| Diámetro del orificio mínimo — máximo | Espesor del panel mínimo — máximo | |||||
| 1/2” | RYC-HUB50DN | RYC-HUB50A | RYC-HUBG50DN | RYC-HUBG50A | 0.86 — 0.91 / 21.8 — 23.1 | 0.03 — 0.25 / 0.8 — 6.4 |
| 3/4” | RYC-HUB75DN | RYC-HUB75A | RYC-HUBG75DN | RYC-HUBG75A | 1.08 — 1.14 / 27.4 — 28.9 | 0.03 — 0.25 / 0.8 — 6.4 |
| 1” | RYC-HUB100DN | RYC-HUB100A | RYC-HUBG100DN | RYC-HUBG100A | 1.33 — 1.41 / 33.8 — 35.8 | 0.03 — 0.25 / 0.8 — 6.4 |
| 1-1/4” | RYC-HUB125DN | RYC-HUB125A | RYC-HUBG125DN | RYC-HUBG125A | 1.67 — 1.77 / 42.4 — 44.9 | 0.03 — 0.25 / 0.8 — 6.4 |
| 1-1/2” | RYC-HUB150DN | RYC-HUB150A | RYC-HUBG150DN | RYC-HUBG150A | 1.92 — 2.02 / 48.8 — 51.3 | 0.06 — 0.25 / 1.5 — 6.4 |
| 2” | RYC-HUB200DN | RYC-HUB200A | RYC-HUBG200DN | RYC-HUBG200A | 2.36 — 2.50 / 59.9 — 63.5 | 0.06 — 0.25 / 1.5 — 6.4 |
| 2-1/2” | RYC-HUB250DN | RYC-HUB250A | RYC-HUBG250DN | RYC-HUBG250A | 2.86 — 3.00 / 72.6 — 76.2 | 0.06 — 0.31 / 1.5 — 7.9 |
| 3” | RYC-HUB300DN | RYC-HUB300A | RYC-HUBG300DN | RYC-HUBG300A | 3.48 — 3.63 / 88.4 — 92.2 | 0.06 — 0.31 / 1.5 — 7.9 |
| 4” | RYC-HUB400DN | RYC-HUB400A | RYC-HUBG400DN | RYC-HUBG400A | 4.48 — 4.67 / 113.8 — 118.6 | 0.06 — 0.31 / 1.5 — 7.9 |
Conector para tablero de HUB (especifique material: aluminio libre de cobre o zinc), adecuado para utilizarse en áreas CL-I, Div. 2, CL-II, Div. 1 y 2, CLIII, de (especifique diámetro, ej.: 3/4”Ø), con recubrimiento exterior de PVC e interior con uretano amarillo, marca REPSA Yellow Coat®.
Conector para tablero de HUBG (especifique material: aluminio libre de cobre o zinc), adecuado para utilizarse en áreas CL-I, Div. 2, CL-II, Div. 1 y 2, CLIII, de (especifique diámetro, ej.: 3/4”Ø), con tornillo puesta a tierra, con recubrimiento exterior de PVC e interior con uretano amarillo, marca REPSA Yellow Coat®.
