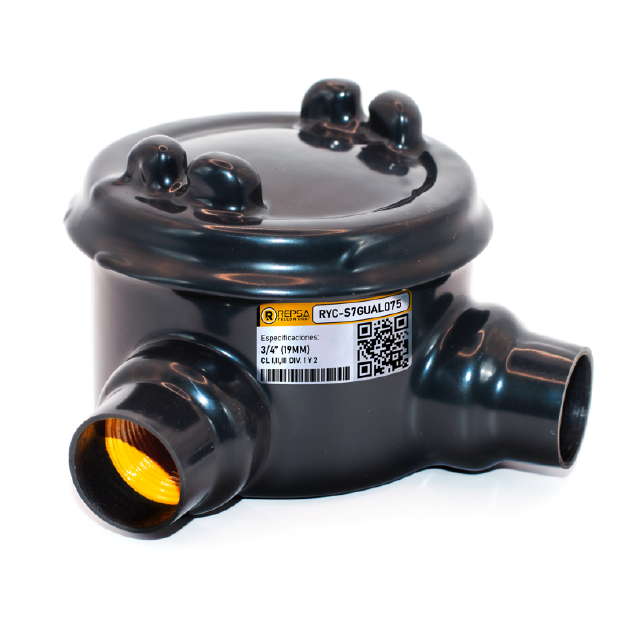

Caja de conexiones serie redonda GUA con recubrimiento de PVC

Descripción

Las cajas de conexiones serie redonda GUA se utilizan en instalaciones eléctricas para áreas clasificadas como peligrosas. Sirve como cajas de derivación y paso, con acceso para inspección, mantenimiento y modificaciones de dirección de las tuberías asociadas. Se entrega con polo tierra.

Características.

  • Recubrimiento exterior de PVC de 0.040¨ nominal.
  • Recubrimiento interior de uretano amarillo de 0.002¨ nominal.
  • Protección de uretano amarillo sobre las cuerdas.
  • Con mangas de PVC para garantizar el sellado.
  • Medidas comerciales desde 1/2¨ hasta 2¨ de diámetro.
  • Estilos de cajas C, L, LB, T, X.
  • Fabricadas en aluminio libre de cobre (4/10 de 1% máx) resistente al esfuerzo, y en hierro maleable.
  • Sistema de aseguramiento de la tapa Safety Cover (opcional) con monofilamento de alta resistencia a la tensión y con alta resistencia a la corrosión.
  • Todas las cajas de conexiones se surten con tapa del mismo material que la caja, y Oʼring a prueba de lluvia NEMA 3 y 4.

Propiedades del recubrimiento exterior

Dureza.

80-84 (Durómetro Shore A).

Resistencia dieléctrica.

400 Volts/Mil a 60 ciclos.

Envejecimiento.

1000 horas (cámara Atlas húmeda de rayos ultravioleta).

Elongación.

200% min.

Temperatura.

El cloruro de polivinil tiene una temperatura de cristalización de 5° F (-15° C).

Flamabilidad.

El recubrimiento de PVC se quemara si es expuesto a la flama continua o al calor superior de 400 °F (204 °C).

Toxicidad.

Exposiciones prolongadas a temperaturas mayores a 200 °F (93 °C) o al fuego, puede ocasionar que el recubrimiento de PVC libere emisiones potencialmente peligrosas para la salud de las personas expuestas a ellas.

Caja de conexiones serie redonda tipo GUA (C, L, LB, T, X) de aluminio libre de cobre para áreas Clase I, División 1 y 2, grupos B, C y D; Clase II, División 1 y 2, grupos E, F y G; Clase III, NEMA 3 y 4, con recubrimiento exterior de PVC e interior con uretano amarillo, incluye tapa roscada del mismo material que el cuerpo, marca REPSA Yellow Coat®.
Certificaciones y conformidades.
  • Clase I, Clase II y Clase III
  • Div. 1 y 2. Grupos C, D/E, F y G
  • Nema 7 C, D; 9 E, F, G; Nema 3,4 y 4X
  • Norma UL: UL 1203.
  • NEC Art. 500-503.
  • NEMA RN-1

Descarga la ficha técnica

Caja de conexiones serie redonda GUA con recubrimiento exterior de PVC e interior de Uretano amarillo REPSA Yellow Coat®

Descargar

Información para ordenar

WP Table Builder

* Para ordenar cajas con el sistema Safety Cover, agregue las letras “SC” al final, eje.: RYC-S7GUAL075SC.
En atmósferas de clase I, división 1, grupo B, todos los tendidos de conduit deben tener un accesorio de sellado (que no se incluye) instalado en campo junto a la envolvente.
Si requiere en hierro maleable favor de solicitarlas con su distribuidor autorizado.
Si requiere medidas de 2-1/2”, 3” y 4” favor de solicitarlas con su distribuidor autorizado.

Especifica este producto en tu proyecto:

Caja de conexiones serie redonda tipo (C, L, LB, T, X) de (especifique material: aluminio libre de cobre o hierro maleable), para áreas Clase I, División 1 y 2, grupos B, C y D; Clase II, División 1 y 2, grupos E, F y G; Clase III, NEMA 3 y 4, de (especifique diámetro, ej.: 3/4”Ø), con recubrimiento exterior de PVC e interior con uretano amarillo, incluye tapa roscada del mismo material que el cuerpo, marca REPSA Yellow Coat®.
