Las cajas de conexión ELBD son instaladas para hacer cambios de dirección a 90° en sistemas de tubería conduit, para permitir el jalado recto en las curvas y facilitar el jalado de los conductores que necesiten mayor espacio para el radio de curvatura gracias a su tapa curva tipo domo. También sirven como entrada de servicio en edificios
80-84 (Durómetro Shore A).
400 Volts/Mil a 60 ciclos.
1000 horas (cámara Atlas húmeda de rayos ultravioleta).
200% min.
El cloruro de polivinil tiene una temperatura de cristalización de 5° F (-15° C).
El recubrimiento de PVC se quemara si es expuesto a la flama continua o al calor superior de 400 °F (204 °C).
Exposiciones prolongadas a temperaturas mayores a 200 °F (93 °C) o al fuego, puede ocasionar que el recubrimiento de PVC libere emisiones potencialmente peligrosas para la salud de las personas expuestas a ellas.

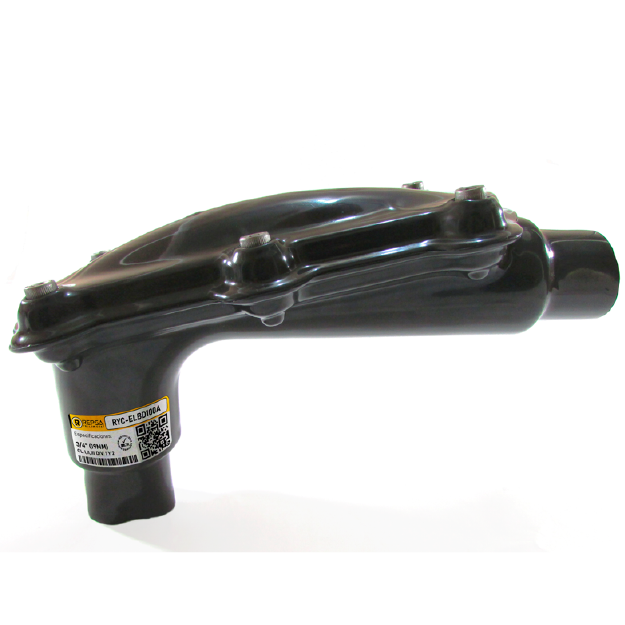

Codo para jalado ELBD con recubrimiento exterior de PVC e interior de Uretano amarillo REPSA Yellow Coat®
| Diámetro del tubo en pulg. | Catálogo en Hierro maleable | Catálogo en Aluminio |
| 1/2” | RYC-ELBD50 | RYC-ELBD50A |
| 3/4” | RYC-ELBD75 | RYC-ELBD75A |
| 1” | RYC-ELBD100 | RYC-ELBD100A |
| 1-1/4” | RYC-ELBD125 | RYC-ELBD125A |
| 1-1/2” | RYC-ELBD150 | RYC-ELBD150A |
| 2” | RYC-ELBD200 | RYC-ELBD200A |
| 2-1/2” | RYC-ELBD250 | RYC-ELBD250A |
| 3” | RYC-ELBD300 | RYC-ELBD300A |
| 4” | RYC-ELBD400 | RYC-ELBD400A |
Para medidas especiales consultar con su distribuidor.
Caja para jalado de cables tipo codo, de (especif icar material: aluminio libre de cobre, o hierro maleable), para áreas Clase I, División 1 y 2, grupo D; Clase II, División 1 y 2, grupos E, F y G y Clase III; de (especifique diámetro, ej.: 3/4”Ø), con recubrimiento exterior de PVC e interior con uretano amarillo, incluye tornillos de acero inoxidable, marca REPSA Yellow Coat®. * Solo en cajas de 2-1/2” a 4”.
